CANHub-AF×S×光纖CAN轉換器/集線器系列有1~2個光纖接口和1~2個電氣隔離的雙絞線接口，能實現不同速率的2-4個獨立CAN/光纖網絡之間的數據接收/轉發；能夠過濾不需要的CAN消息，降低子網的負荷；還能作為CAN路由器傳輸子網間的消息。
智能光纖CAN轉換器/集線器可以實現改變CAN網絡拓?fù)浣Y(jié)構、延長網絡通訊距離、增加節點數目等功能。光纖CAN接口使其可應用于高干擾的環境中，雙絞線CAN通道可自適應對應網絡的波特率功能。使能該功能，用戶無需用戶配置，設備自動設置匹配的波特率（僅限CiA定義的8種標準總線波特率）。
選型表
| 型號 | CANHub-AF2S2 | CANHub-AF1S1 | CANSwitch-AF2S2 |
|---|---|---|---|
| 實物圖 | |||
| 供電電壓 | 9~26V600mA | 9~26V 400mA | 9~36V |
| CAN路數 | 2路 | 1路 | 2路 |
| CAN波特率 | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps |
| 光纖路數 | 2路單膜光纖SC接頭 | 1路單膜光纖SC接頭 | 2路單膜光纖SC接頭 |
| 光纖波特率 | 5K～800kbps | 5K～800kbps | 100Mbps光纖 |
| 每路波特率可獨立設置 | √ | √ | √ |
| 配置接口 | RS232 | RS232 | RS232 |
| 電氣隔離 | √ | √ | √ |
| 工業級 | √ | √ | √ |
| 報文轉發能力 | 6000幀/秒（每路） | 6000幀/秒（每路） | 8000幀/秒（每路） |
| 報文轉發方式 | 存儲轉發 | 存儲轉發 | 存儲轉發 |
| 轉發延時 | <3ms | <3ms | <3ms |
| 延長通訊距離 | √ | √ | √ |
| 設備級聯 | √ | √ | √ |
| 路由功能 | √ | - | √ |
| 120歐終端電阻 | 內置可使能 | 內置可使能 | 內置可使能 |
| 安裝方式 | 定位孔安裝 | 定位孔安裝 | 定位孔安裝 |
| 尺寸 | 118mm*83mm*26mm | 118mm*83mm*26mm | 178mm*102.4mm*32mm |
穩定可靠，應用廣泛
致遠電子CAN光纖轉換器/集線器系列產品均經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于高速鐵路、地鐵、煤礦、醫療、航空航天、樓宇安防、電梯控制等場合，用于延長距離，改變拓?fù)浣Y(jié)構，隔離干擾。
光纖接口助您徹底隔離任何干擾
光纖接口助您徹底隔離任何干擾，避免雷擊浪涌從CAN總線傳導。
支持組成環網冗余結構，實現故障自恢復功能
每個通道的波特率都可編程任意設置
每個通道的波特率都可編程任意設置，范圍在5Kbps～1Mbps之間，可無限級聯，實現超遠距離通訊。
強大的路由與ID過濾功能，能有效控制總線負載
CAN協議完全符合CAN 2.0B規范
CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2/3
西門子消防監控系統推薦組網設備

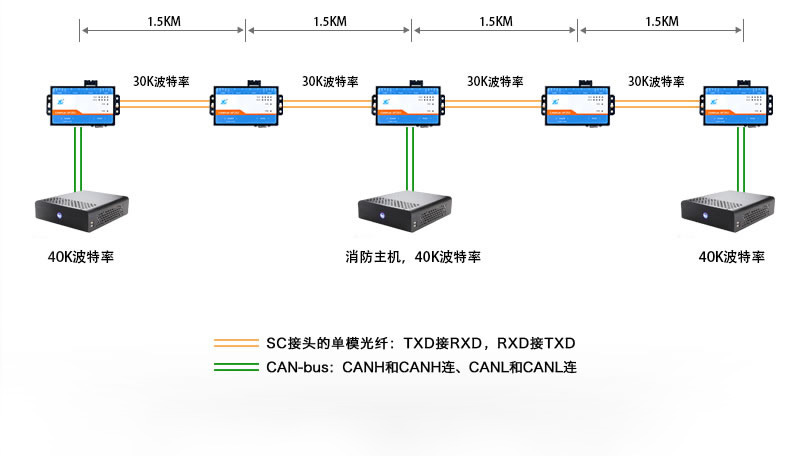

CANHUB-AF2S2與西門子消防監控主機的連線方式如圖所示：
配置軟件
1.CAN光纖轉換器/集線器配置，只需設置正確通道的波特率即可，濾波設置只是在必要時才使用，如圖所示為某50kbps的總線從800m延長到1600米，并且只允許CAN1、光纖1、光纖2之間的報文互相通訊的案例。由于光纖傳輸延時是雙絞線1/2，所以在同樣的波特下，使用光纖介質，CAN可以多跑1倍距離；
2.使用配置軟件還可以監控每路的CAN運行狀態，可實時獲取總線的錯誤狀況，便于現場人員判斷故障原因。
