HDMI有源光纜是目前市場上施工最便捷、高效、穩定的長距離、超高清互連解決方案，傳輸超高清4K信號，傳輸距離>100米，支持3D訊號，即插即用，無需外接電源。
成品線組成：
芯片＋光纜＋銅纜＋光信號收發＋軟件
溫馨提示：
1、主設備HDMI接口提供5V電壓。
2、此傳輸系統具有方向性（display/source)。
長度規格：
20M/30M/---/100M(可定制）

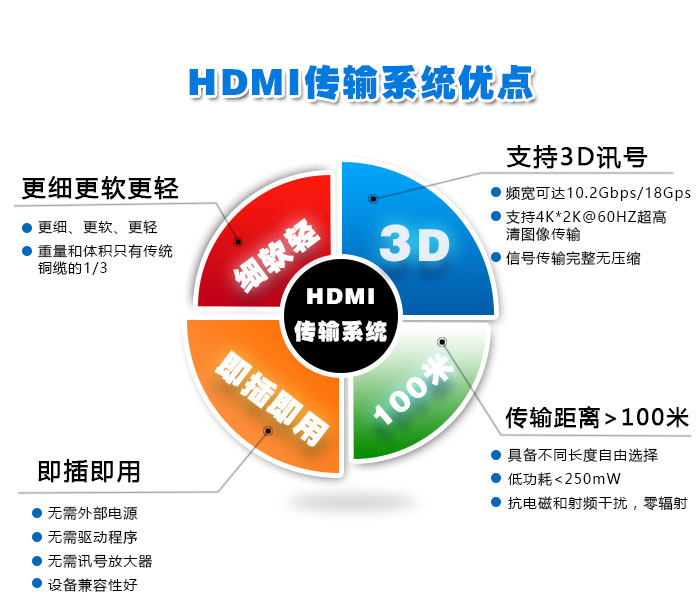

HDMI傳輸系統用途
| HDMI有源光纜 | 1.4版 | 2.0版 |
|---|---|---|
| 支持分辨率(4:4:4) | 3840 × 2160@30Hz | 4096 × 2160@60Hz |
| 線纜直徑 | 4.0 mm | 4.0mm |
| 最小彎曲半徑（動態/靜態） | 15mm/8mm | 15mm/8mm |
| 允許拉伸力（長期/短期） | 130N/230N | |
| 允許壓扁力（長期/短期） | 200N/400N | |
| 工作/存儲溫度 | -20 - 70°C | |
| 重量 | 50米 < 1kg | |
| 接口 | HDMI 標準 A 型公頭-- HDMI 標準 A 型公頭 | |
| 支持 | 3D，HDCP 2.2 | |
| 不支持 | 以太網（Ethernet）和音頻回傳（ARC） | |
| 供電 | 從主設備的HDMI接口取電：5V（國際標準） | |
| 功耗 | <250mW | |
| 可供長度 | 15m/20m/25m….50m/60m/100m/300m (100m以上定制 ) | |
HDMI傳輸系統與銅線加芯片方案及其它光纖方案對比
| HDMI有源光纜 | 銅線+芯片方案 | |
|---|---|---|
| 距離 | 長，> 100m | 短，< 40m |
| 線徑 | 細，3*5mm | 粗，>8mm |
| 柔性 | 軟，繞圓珠筆 | 硬，繞可樂瓶 |
| 重量 | 輕，50m < 1kg | 重，50m > 6kg |
| 信號質量 | 佳，能有效解決傳輸距離短、帶寬不足、信號受干擾等難題 | 跟銅線質量相關，信號容易受干擾 |
| HDMI有源光纜 | 純光纖方案 | 光端機方案 | |
|---|---|---|---|
| 外部供電 | 不需要 | 需要 | 需要 |
| 體積 | 小 | 稍大 | 需要轉接盒 |
| 最高分辨率 | 4K@60p | 1080p@60p | 1080p@60p |
| 易用性 | 即插即用 | 需要USB接口供電 | 需要轉接盒及光纖跳線 |
| 兼容性 | 極佳，跟銅線一樣 | 一般 | 不佳，需要手動調整分辨率設置 |
廣泛運用于充滿挑戰性的環境中，如展館、體育場、演藝中心、安全系統、醫學影像設備顯示、戶外LED顯示屏、發燒家庭影院高清絕配……
高速時鐘和數據通道采用光纖傳輸方式，確保百米長距離信號100%無失真。
低速信號采用傳統銅線傳輸，確保極佳兼容性。
– 采用微透鏡陣列光學系統
– 采用杜邦芳綸
– 超小的芯片面積，< 1.2 mm2
– 超低的功耗，< 250mW

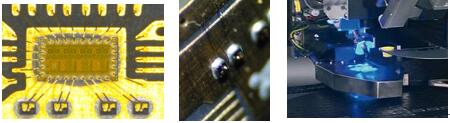

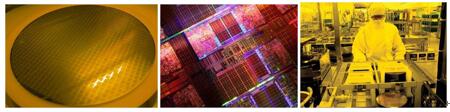

封裝技術
晶圓直接安裝
25um直徑的金線連接
生產設備
采用超高精度設備，精度 < 5um
采用業內最先進的光學被動對準方式

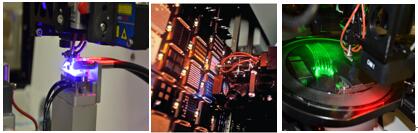

組裝技術
超高精度激光鐳射切纖
高倍率電子顯微鏡端面檢測

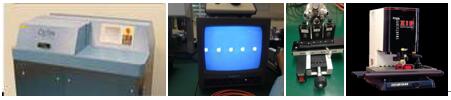

進料檢測
10X顯微鏡下PCB表面檢測
40X顯微鏡下光學中心偏移檢測
芯片附著力測試
金線推拉力測試
CTS標準測試
極限溫度測試，-40℃～+70℃
溫度沖擊測試，4℃/min
震動測試，10~55HZ
ESD測試，8KV
機械性能測試，拉力測試，彎折測試，扭轉測試
- 產品技術方案
產品檢測
成品測試
出廠產品根據GR1435標準進行摔打、彎折、扭轉、拉伸、打圈等多種機械測試。
